Портативные электроэрозионные станки

ЭКСТРАКТОР ЭЛЕКТРОЭРОЗИОННЫЙ

✓УДАЛЕНИЕ СЛОМАННОГО МЕТЧИКА, СВЕРЛА, БОЛТА ИЛИ ШПИЛЬКИ ИЗ ОТВЕРСТИЯ

БЕЗ ПОВРЕЖДЕНИЯ ДЕТАЛИ И РЕЗЬБЫ.

✓СВЕРЛЕНИЕ, А ТОЧНЕЕ ПРОЖИГ ЛЮБОЙ ФОРМЫ (КРУГ, КВАДРАТ, ШЕСТИГРАННИК

И ДР.)

✓МАРКИРОВКА ДЕТАЛЕЙ БЕЗ УДАРНОГО ВОЗДЕЙСТВИЯ

Использование механических экстракторов при извлечении сломанного инструмента, метчика, сверла, фрезы является неэффективным, так как процесс занимает много рабочего времени, приводит к недопустимым механическим повреждениям.

Экстрактор портативный (Portable edm machine) с перемещающимся шпинделем предназначен для локального удаления сломавшихся в отверстиях метчиков и сверл без повреждения обрабатываемой детали.

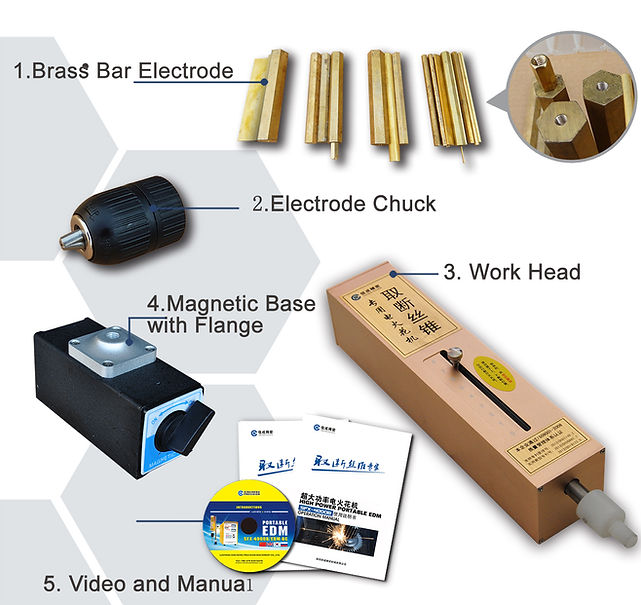

В основе работы станка лежит принцип электроэрозии. В качестве электрода используется любой латунный стержень нужного диаметра. Удаление инструмента возможно непосредственно на детали, закрепленной в станке, без демонтажа.

Станок способен удалять инструмент, выполненный из быстрорежущей стали, твердого сплава, сплава алюминия, меди и латуни, нержавейки, чугуна и др.. Имеет встроенную насосную станцию СОЖ и систему охлаждения держателя электрода. На станке реализована функция контроля глубины обработки (настройка максимальной глубины обработки 100 мм). Рабочая головка устанавливается под углом ± 60°, относительно поверхности обработки.

Прибор исполнен в ударопрочном и герметичном корпусе с выдвижной ручкой и полиуретановыми колесами, что обеспечивает безопасное хранение и перемещение прибора по территории производственных помещений.

Экстрактор электроэрозионный портативный представляет собой электроискровой станок, который можно использовать как электроэрозионный ручной инструмент.

Модель EDM-8C Экономичный выбор для сломанного метчика,сверла или сломанного болта размера M2-M30.
Входное напряжение (V)AC220V / 110V 50Hz
Потребляемая мощность (Вт)800W
Выходное напряжение (V)DC 75-80V
Электрод Диаметр (мм)1-10
Макс Путевые работы головки (мм)70
Максимальная Скорость обработки (мм / мин)1 мм / мин
Размер машины (L * W * H мм)380 * 160 * 300
Вес нетто (кг)14
Компактный размер
Вентилятор охлаждения
Широкий диапазон обработки
Габариты исполнительной части (L * W * H мм)ZK8 300 * 50 * 50
Магнитная база для закрепления заготовки
Вибриующая головка -вибрация электрода для наибольшей эффективности обработки
Рабочая жидкость- водопроводная вода

Модель SFX-4000B Эта модель является лучшим выбором для решения проблемы сломанных метчиков, сверел или болтов размером от М2 до М48,(особенно для больших размеров) - она имеет абсолютные преимущества.
Входное напряжение (V)AC220V / 110V 50Hz
Потребляемая мощность (Вт)3000W
Выходное напряжение (V)DC 75-80V
Электрод Диаметр (мм)2-13
Макс Путевые работы руководителя (мм)70
Максимальная Скорость обработки (мм / мин)2 мм / мин
Размер машины (L * W * H мм)420 * 220 * 370
Габариты исполнительной части (L * W * H мм)ZK8 300 * 50 * 50
Вес нетто (кг)24
Ручка для переноски на верхней части корпуса питания

Магнитная база для закрепления заготовки
Вибриующая головка -вибрация электрода для наибольшей эффективности обработки
Автоматизация: автоматическая подача; Регулировка глубины (Остановка на определенной глубине); звуковое оповещение

Рабочая жидкость- водопроводная вода

МОЩНОСТЬ 3000 ВТ ! ! !

СКОРОСТЬ ОБРАБОТКИ 2 ММ/МИН (Ø5 ММ), 1 ММ/МИН (Ø12 ММ)

СЕНСОРНАЯ ПАНЕЛЬ

ВОЛЬТМЕТР

ВИБРОПАТРОН ДЛЯ БОЛЕЕ СКОРОСТНО ОБРАБОТКИ

Подходит для высокоскоростной обработки любых деталей, обработки больших отверстий, удаления больших «заломышей» метчиков, свёрл, болтов и шпилек. Такой станок способен прожигать площадь более 1500 мм2 и удалить шпильку М48:
